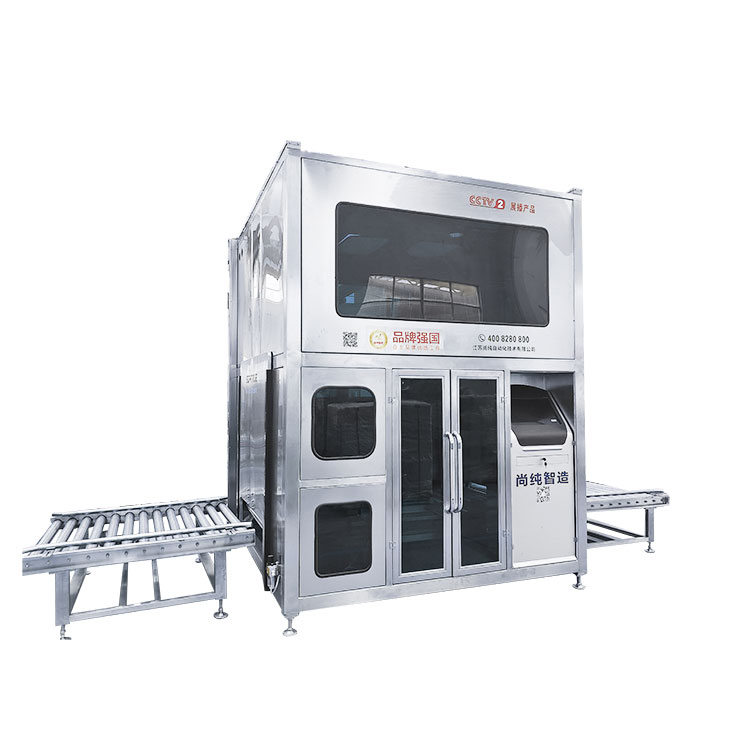

200L 1000L Vizual Tam Avtomatik Doldurma Maşını

(Avadanlığın görünüşü fiziki obyektdən asılı olaraq fərdiləşdirilmiş funksiyaya və ya texniki təkmilləşdirməyə görə dəyişəcək.)

Somtrue qlobal müştərilərə daha yaxşı məhsul və xidmətlər təqdim etməyə sadiq olan peşəkar istehsalçıdır. 200L 1000L vizual tam avtomatik doldurma maşınımız təkcə daxili bazarda yaxşı qarşılanmır, həm də beynəlxalq bazarda geniş tanınır. Davamlı səylər və davamlı innovasiyalar sayəsində Somtrue qlobal müştərilərin artan ehtiyaclarını ödəmək üçün texniki səviyyəsini və istehsal gücünü təkmilləşdirməyə davam edir. İnanırıq ki, hər iki tərəfin səyləri və əməkdaşlığı ilə biz daha yaxşı gələcək yaradacağıq! İstər mövcud müştəri, istərsə də yeni tərəfdaş olsun, biz sizinlə birlikdə böyüməyi və daha böyük uğur və nailiyyətlər əldə etməyi səbirsizliklə gözləyirik. Gəlin çətinliyə birlikdə cavab verək, müştərilər üçün daha böyük dəyər yaradaq və sənayenin inkişafı və tərəqqisini paylaşaq!

200L 1000L Vizual Tam Avtomatik Doldurma Maşınına baxış:

200 litrlik çəlləklər üçün partlayışa davamlı mühitdə 200 litrlik barel üçün xüsusi olaraq hazırlanmış ağıllı qablaşdırma sistemi. Vizual axtarış ağzından istifadə edərək, 200L barel avtomatik açılış, avtomatik dalış, avtomatik sürətli doldurma, avtomatik sızma, avtomatik sızdırmazlıq ipi örtüyü və digər bütün proseslərin avtomatik qablaşdırılmasını həyata keçirə bilər.

Doldurma əsas hissəsi pəncərəyə baxa bilən ətraf mühitin mühafizəsi çərçivəsini qəbul edir və doldurarkən qapalı yer yarada bilən qapını avtomatik olaraq çömçənin içərisinə və xaricə köçürür. Bu maşının elektrik idarəetmə hissəsi güclü idarəetmə qabiliyyətinə və yüksək avtomatlaşdırma dərəcəsinə malik PLC proqramlaşdırıla bilən nəzarətçi, çəki modulu, vizual sistem və s.-dən ibarətdir. Barel doldurma funksiyası ilə, materialların tullantılarının və çirklənməsinin qarşısını almaq üçün barel ağzının doldurulmasına icazə verilmir ki, maşının elektromexaniki inteqrasiyası mükəmməl bir performans göstərdi.

Doldurma miqdarına nəzarəti həyata keçirmək üçün çəkinin iş prinsipi istifadə olunur. Doldurma klapanının açılma vaxtı proqramlaşdırıla bilən nəzarətçi PLC tərəfindən idarə olunur və material konteynerə axır (və ya nasos vasitəsilə nəql olunur). Bu maşının doldurma şöbəsi ikiqat qalın və nazik boru kəməri vasitəsilə sürətli doldurma və yavaş doldurma həyata keçirir və yavaş doldurma axını tənzimlənir. Doldurmanın ilkin vaxtında ikiqat boru kəməri eyni vaxtda açılır. Doldurma müddətindən sonra dalğıc silindr çəllək ağzı mövqeyinə yüksəlir, xam boru kəməri bağlanır və nazik boru kəməri müəyyən edilmiş ümumi doldurma həcminə qədər yavaş-yavaş doldurulmağa davam edir. Doldurmanın sonunda avtomatik spin örtüyü həyata keçirilir.

Avadanlıq sürətli və yavaş doldurma həcmini təyin edə və tənzimləyə bilən çəki və əks əlaqə sisteminə malikdir.

Sensorlu ekran eyni vaxtda cari vaxtı, avadanlığın işləmə vəziyyətini, doldurma çəkisini, məcmu çıxışı və digər funksiyaları göstərə bilər.

Avadanlıq siqnalizasiya mexanizmi, nasazlığın göstərilməsi və operativ emal sxemi funksiyalarına malikdir.

Doldurma xətti blokdan qorunma funksiyasına malikdir, doldurma avtomatik olaraq dayanır və doldurma yerində olduqda avtomatik doldurma.

Bu maşın bütün örtüklə təchiz olunub, vedrənin tək tərəfi açıqdır, təbii ventilyasiyanı qoruyur; qalan hissəsi qapalı quruluşdur, pəncərələrlə təchiz olunmuşdur və əl ilə idarə etmək üçün kiçik ventilyasiya ilə təchiz edilmişdir.

Bu maşın tam qapalı qapaqdır, təzyiq interfeysi ilə, avadanlığı mikro yükləyə, xarici qazı avadanlıqlara azalda bilər.

Əsas texniki parametrlər:

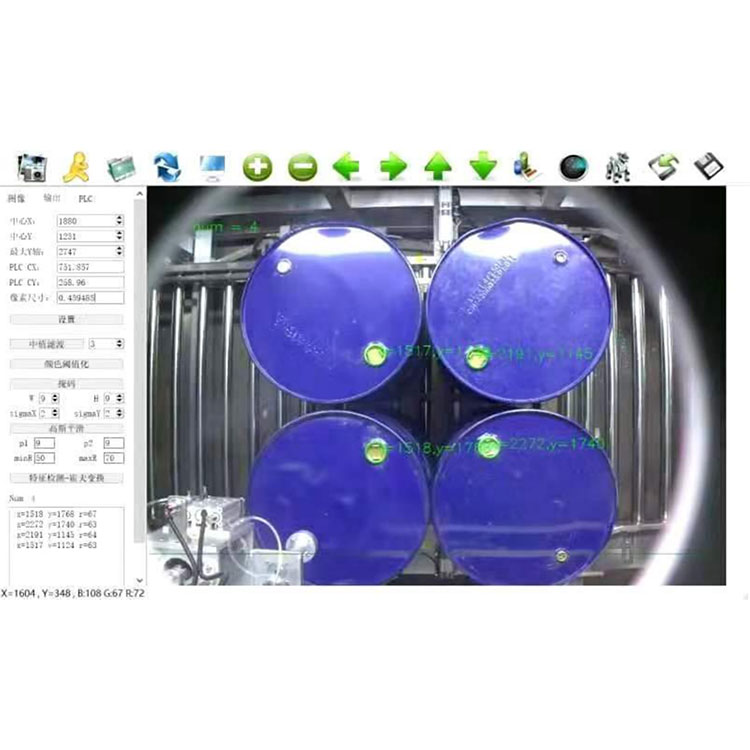

Vizual yerləşdirmə sistemi

Vizyon: işləmək üçün vizual partlayış izolyasiya maşın qutusuna yüklənmiş sənaye ağıllı kameradan istifadə. Ağıllı kamera və PLC idarəetmə koordinatının hərəkət sistemi doldurma tapançasını lülə limanına yönəldir.3 D koordinat hərəkət sistemi: bələdçi rels sistemi və partlayışa davamlı yavaşlama mühərriki.

Əsas funksiya:

Avtomatik axtarış: vizual yerləşdirmə, koordinasiya hərəkətli sistem axtarışı, doldurma tapançasının doldurulması.

Sürətli və yavaş iki sürətli avtomatik kəmiyyət doldurma: doldurma dəqiqliyini və istehsal gücünü təmin etmək;

Doldurma forması: maye səviyyəsində və ya altında doldurma;

Pnevmatik əsas klapan həmişə geniş açıqdır, yavaş-yavaş ön axın axını limitini əlavə edin - doldurma tapançasının çıxışının axını sürətini yavaşlatın;

Maye kubokunun dizaynı - perfuziyadan sonra qalıq mayenin sızmasını minimuma endirmək;

Avtomatik və əl ilə kəmiyyət doldurma-asan istismar və texniki xidmət;

Avtomatik soyma funksiyası-doldurma qabının çəkisinin uyğunsuz faktorlarının dəqiqliyə təsirini aradan qaldırır;

Çox çəki diapazonuna uyğunlaşdırılmış dəyər nöqtəsi tənzimlənən-kəmiyyət doldurma;

Avtomatik diaqnoz, nasazlıq siqnalı - sistemin işinin etibarlılığını artırır;

Təhlükəsizlik kilidi kovası yerində, püskürtmə tabancası aşağı; gun üst lüləsi geri doldurun;

Öz-özünə kilidləmə nəzarəti - doldurmadan əvvəl başlığı sınaqdan keçirin;

Məhsul parametrlərinin saxlanması-müxtəlif məhsulların çəkisinin müəyyən edilmiş dəyərini və əlaqəli perfuziya parametrlərini saxlaya bilər;

Tolerantlığın aşkarlanması-doldurma xətasının avtomatik aşkarlanması;

Sensorlu ekran-Çin interfeysi, intuitiv, rahat qəbulu.

Siqnal siqnalı-Uğursuzluq nöqtəsinə qədər dəqiq.

Avtomatik idarəetmə sistemi

Bütün xətt müstəqil şəkildə idarə oluna bilən və bir-birini bağlaya bilən çoxsaylı PLC sistemlərindən ibarətdir. O, sistemin özünü yoxlaması, nasazlığın göstərilməsi siqnalı, dəqiqlik, sürət, çıxış və s funksiyalarına malikdir. Hər bir sistemin öz insan-maşın interfeysi var və bütün parametrlər insan-maşın interfeysində idarə oluna bilər. Ətraflı boru kəmərinə nəzarət prosesinin axın diaqramını və məntiqi diaqramını təqdim edin.

Doldurma materialının növünü, miqdar partiyasını, tarixi, barel başına çəki, saxlama müddəti və digər qeyd funksiyalarını saxlaya bilər

Doldurma sistemi və açıq spin qapaq sistemi

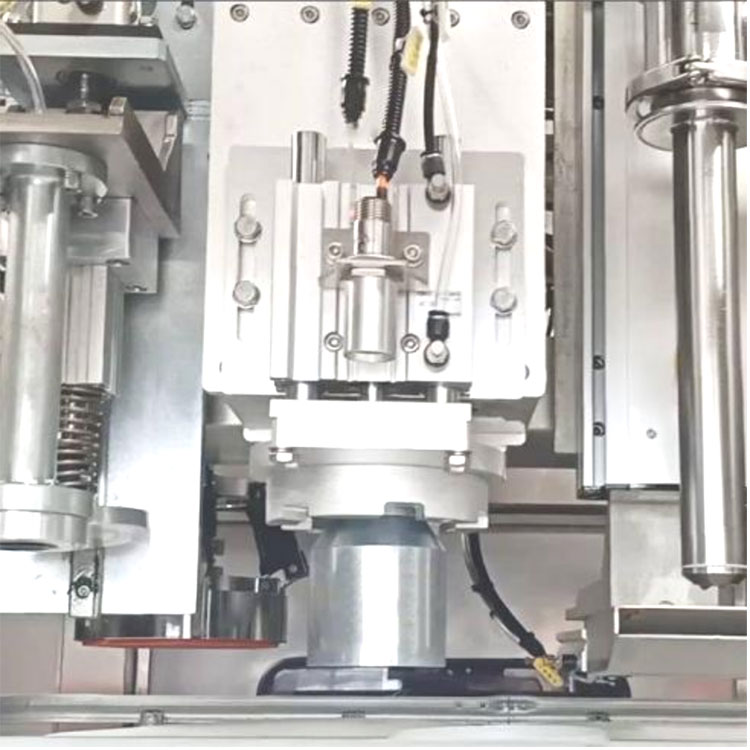

Doldurma tapançasının başlığı: xarici bloklama şəklində, doldurma zamanı avtomatik olaraq lülənin ağzına (lülənin dibinə) dalacaq və doldurulduqdan sonra avtomatik olaraq qalxacaq. Doldurma tapançasının başlığı içi boş dizayndır və materialın sıçramasının qarşısını almaq üçün silahın başı bağlandıqdan sonra material təmizlənə bilər.

Doldurma tapançasının başlığının aşağı hissəsi silindr uzanan maye boşqab ilə təchiz edilmişdir. Doldurduqdan sonra doldurma başlığı yüksəlir və drenaj lövhəsi materialın qablaşdırma və daşıma xəttinin gövdəsini çirkləndirməsinin qarşısını almaq üçün uzanır. Maye birləşdirici disk əl ilə sökülməsi üçün nəzərdə tutulmuşdur, alətlər olmadan sökülə bilər və təmizləmək üçün əlverişlidir.

Açıq qapaq, fırlanan qapaq hissəsi: şirkətin patentləşdirilmiş texnologiyasından istifadə edərək, fırlanan qapağın başlığını və lülə səthini şaquli şəkildə qablaşdıra bilər və hamar ola bilər, qapağı açmaq və qapağı fırlatmaq asandır, örtüyü zədələməyin, örtüyü incitməyin , sıx örtüyü sızdırmazlıq dərəcəsi yüksəkdir.

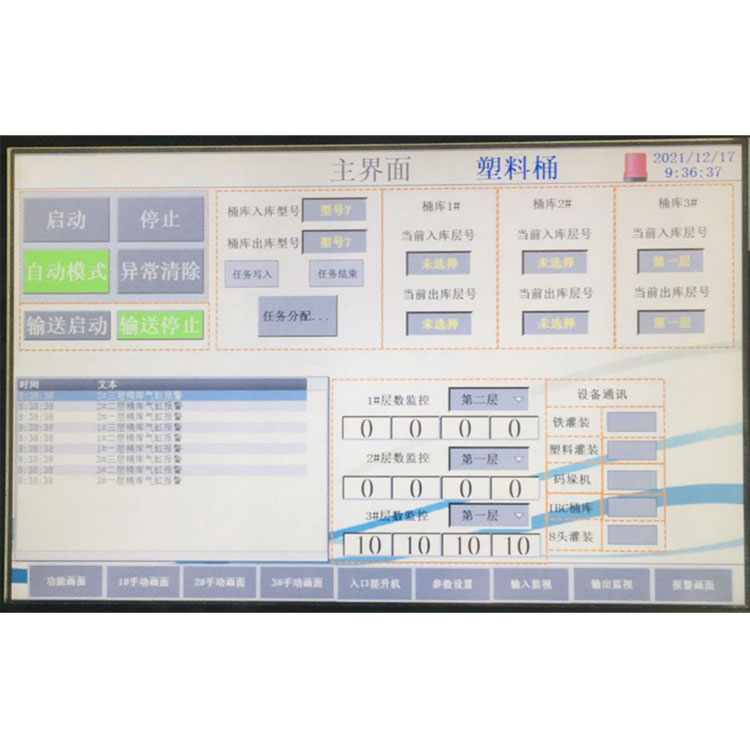

Sensorlu ekran və çəki sistemi

Sadə və intuitiv, temperatur göstəricisi, nasazlıqların diaqnostikası və siqnalizasiyası, operativ funksiyası ilə sensor ekran əməliyyatı vasitəsilə material doldurma parametrlərinin təyini və işləməsi. Yaddaş saxlama proqramı funksiyasına malikdir, bir çox parametrlər dəstini saxlaya bilər və tarixi məlumatlara baxa bilər. Ölçmə sapmasını avtomatik hesablaya bilər və müxtəlif proqramlar üçün adlandırıla bilər, fərqli spesifikasiyaları dəyişdirə və ya istehsal gücünü dəyişdirə bilər, yalnız müxtəlif parametrləri tənzimləmək lazımdır, iş səmərəliliyini artıra bilər. Çəki sistemi doldurma dəqiqliyini təmin etmək üçün məşhur Amerika markası sensorunu qəbul edir. Bundan əlavə, sistem yağdan qorunma funksiyasına malikdir və sensoru quraşdırmaq, çıxarmaq və təmir etmək rahatdır.

Tərəzi masası qoruyucu funksiyaya malikdir, silah lüləsinin başı avtomatik olaraq geri dönəndə. Və maksimum doldurma müddəti ilə qorunur.

təhlükəsizlik bağlanması

Yem Saytında Təhlükəsizlik Kilidi:

Qidalanma zamanı 1 və 2 nömrəli düymələri quraşdırın. Tabla yuxarıda yerləşdirildikdə və daşındıqda №1 düyməni basın, sonra montaj xətti №1 işarəsini daşıyır və qabı №1 doldurma avadanlığına çatdırır.

Yenə də nimçə nimçəyə qoyulub daşındıqda №2 düyməsini basın. Sonra montaj xətti 2 nömrəli nişanı daşıyır və qabı 2 nömrəli doldurma avadanlığına çatdırır.

Nə zaman. 1 doldurma boşaldılır, montaj xətti 1 nömrəli tamamlama işarəsini daşıyacaq və 2 nömrəli doldurma avadanlığına növbəti stansiyaya getməyəcək.

Doldurma Təhlükəsizlik Kilidi:

doyma  çıxışı:

Təhlükəsizlik qapısı açıldığında, cari hərəkəti dayandırın;

Təhlükəsizlik qapısı bağlandıqdan sonra anormal giriş nəzarəti çıxarılır və doldurma normal fəaliyyətini tamamlamağa davam edir.

Dalğıc bloku:

Doldurma qabının ağzından kənarda anormal təzyiq siqnalı yaranır və doldurma başı orijinal vəziyyətinə qalxır və əl ilə müdaxilə ilə həll edilir.

Artıq çəki doldurmaq:

Doldurma testi doldurma çox vaxt, bütün maşın doldurmağı dayandırmaq, həyəcan siqnalı, həll etmək üçün əl ilə müdaxilə.

Doldurma tıxanma siqnalı

Kamera anormal həyəcan siqnalı alır

Anormal gələn və çıxan material siqnalı
